Az elfojtott könnyek szobra — nagyformátumú, kültéri additív gyártás

A 3D nyomtatás ma már messze túlmutat a prototípusgyártáson. Az „Elfojtott könnyek” szobra jó példa arra, hogyan válik az additív gyártás nagyformátumú, tartós, kültéri végtermékek megbízható előállítási módszerévé — mérnöki tervezéssel a háttérben.

A projektet a Mediator Group Kft. megbízásából, a LESZ Alapítvány kampányához valósítottuk meg, teljes egészében additív gyártással, PETG alapanyagból. A cél egy olyan köztéri műalkotás volt, amely évekig kültéren, akár áradásnak kitett környezetben is helytáll.

Műszaki alapok és befoglaló méretek

A szobor befoglaló mérete 502 × 907 × 820 mm. A nyomtatáshoz mintegy 30 kg PETG filamentet használtunk fel, ami nagyjából 3,2 km hosszú, 1,75 mm-es szálnak felel meg. A darabokat két hét alatt, folyamatos üzemben nyomtattuk ki.

• 0,2 mm rétegmagasság a részletgazdag felületért
• 0,4 mm fúvókaátmérő
• 1,5 cm vastag, teljes kitöltésű falak a teherbírásért

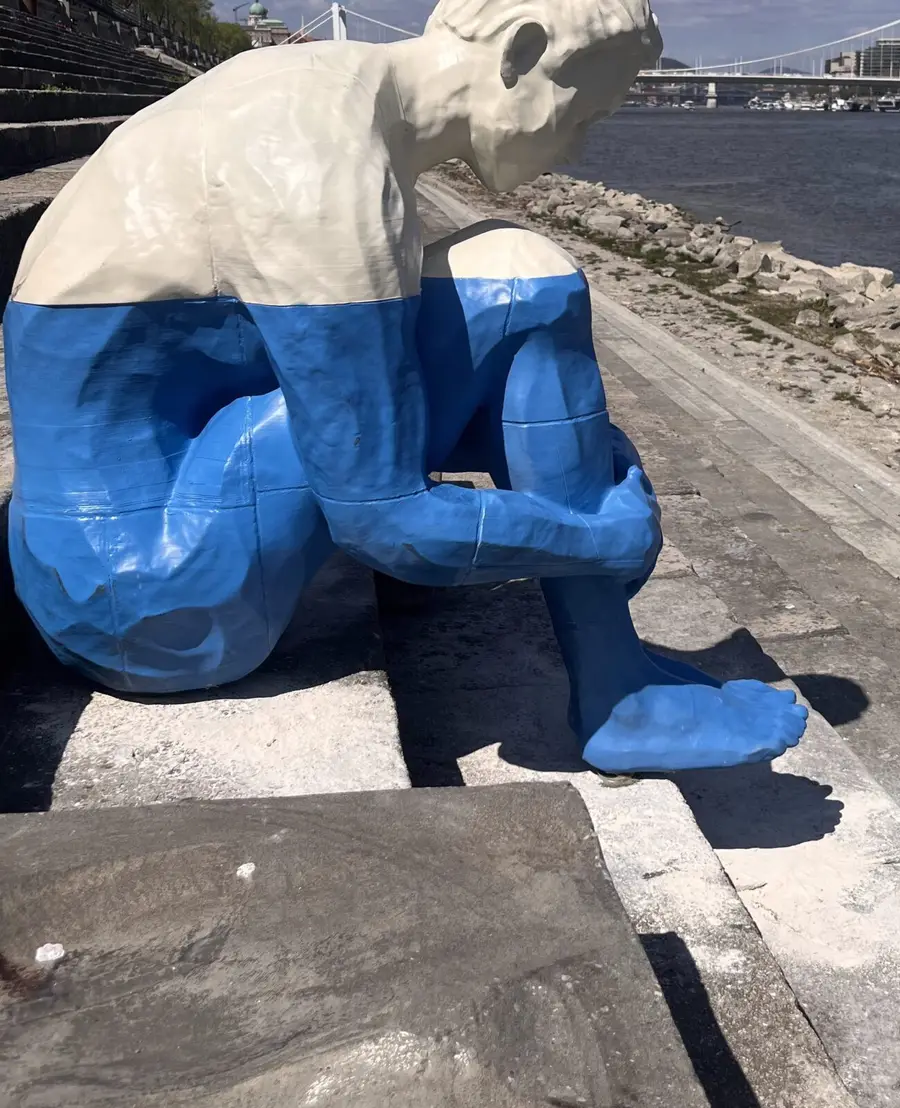

• Több tucat, precízen illeszkedő részelem

Okos szerkezet: üreges test gipszmaggal

A test belül üreges, a belső teret gipsszel töltöttük ki. Ez a mérnöki döntés egyszerre gazdaságos és funkcionális megoldás, amely több szempontból is előnyös a tömör PETG-hez képest.

• Gazdaságosabb, mint tömör PETG-ből gyártani
• A víznél sűrűbb gipsz tömegével javítja a stabilitást
• Lehetővé teszi belső fém vasalatok beépítését
• Nő a mechanikai ellenállóképesség, kiemelten kültéren

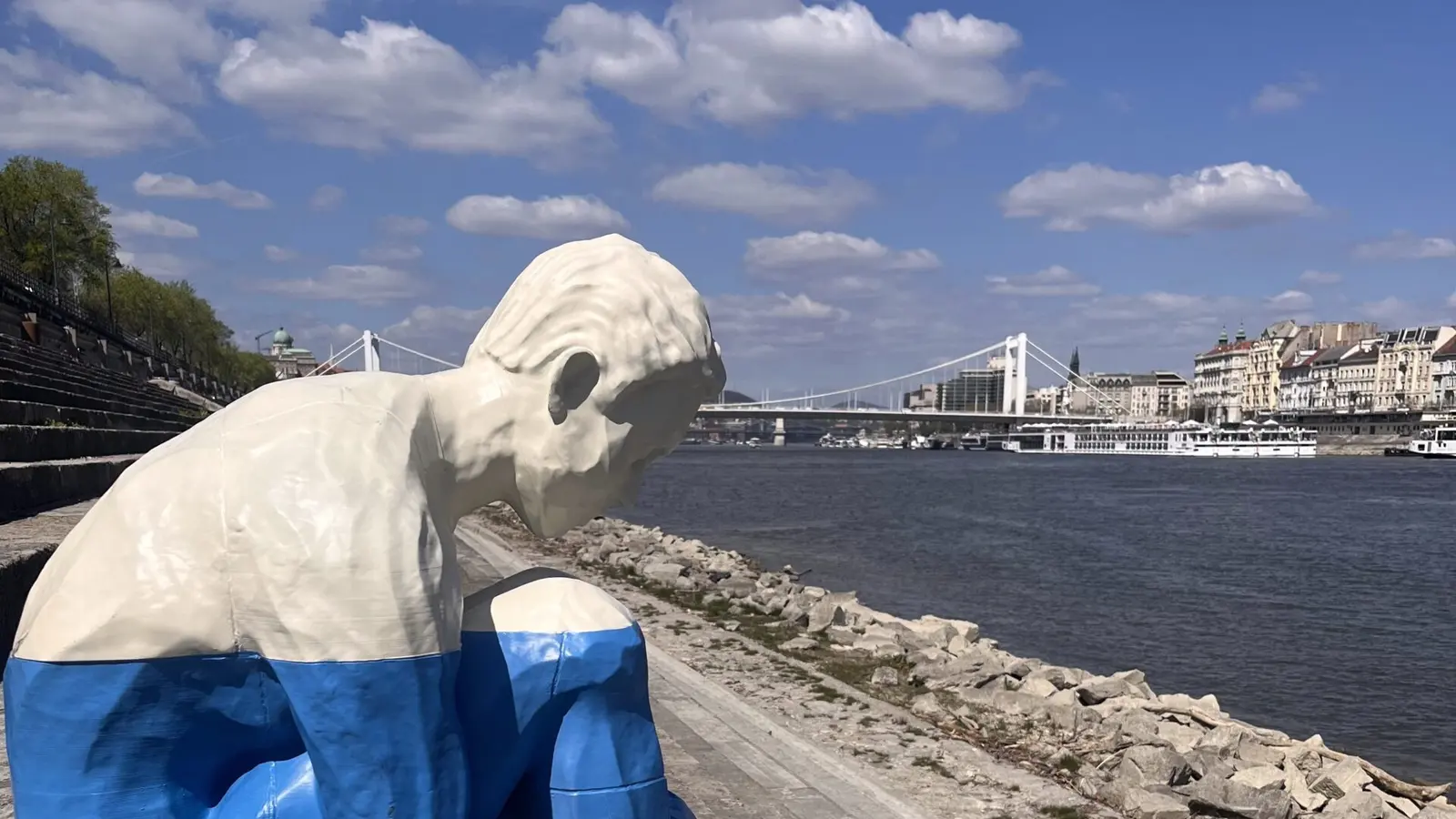

A szobor a Duna budai rakpartjára, a Szabadság híd hídfőjéhez került, ahol időnként áradás is előfordul. Ezért kritikus volt, hogy ne tudjon felúszni vagy elsodródni — ezt a nagy tömeg, a belső fémmerevítés és a fizikai rögzítés együtt biztosítja.

Amikor a végtermék évekig kültéren áll, a mérnöki tervezés ugyanolyan fontos, mint a művészi kivitel.

Illesztés és időjárásálló felületkezelés

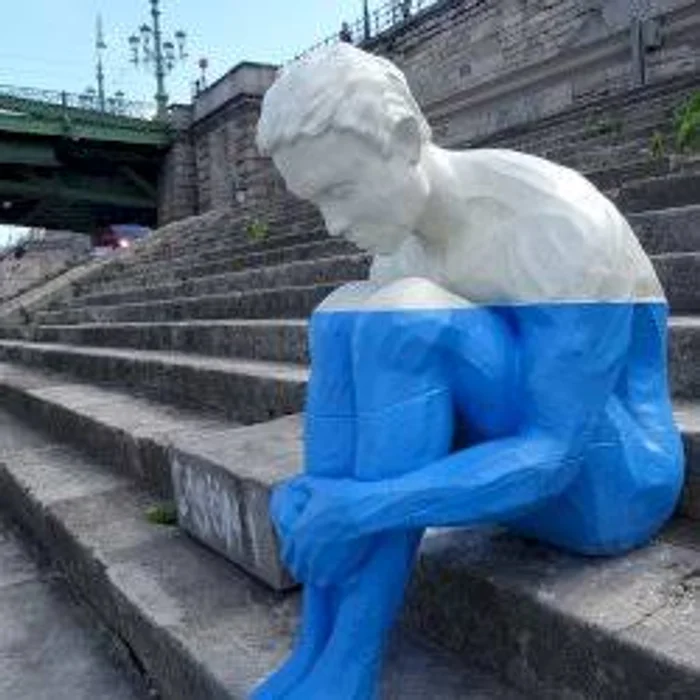

Az elemeket fényezhető, műanyag tömítőragasztóval dolgoztuk össze, majd csiszoltuk. Ezt követően kétkomponensű műanyag alapozóval kezeltük a teljes felületet. A színezést és a matt lakkozást a Szín-Med Kft. végezte, biztosítva az UV- és időjárásállóságot, valamint az esztétikus megjelenést.

Mit jelent ez egy B2B partnernek?

A nagy méretű, kültéri 3D nyomtatott objektumok kivitelezése komoly szaktudást és megfelelő technológiát igényel: anyagválasztást, teherbírásra méretezett szerkezetet, illesztés- és felülettechnológiát. Ha egyedi, tartós, kültéri alkalmazásra is alkalmas darabra — szoborra, dekorációs elemre vagy műszaki tárgyra — van szüksége, a teljes folyamatot egy kézből visszük az ötlettől a kivitelezésig.
