Miért szakadnak ki a supportok a gyantás nyomatból UV utókezelés után?

Az egyik tipikus probléma SLA- és MSLA-nyomtatásnál, hogy a nyomat a gépből kivéve még elfogadhatónak tűnik, a supportok eltávolításakor azonban anyagdarabok szakadnak ki az alkatrészből. A jelenség különösen feltűnő UV utókezelés után: a felület ridegebbé válik, a support eltávolításához szükséges erő pedig már könnyen letöri vagy kiszakítja a kapcsolódó rétegrészt.

Ilyenkor elsőre sokan a supportot hibáztatják, pedig a probléma általában több tényező együttállása: nem megfelelő modellorientáció, túl nagy vagy túl merev support, túl nagy érintkezési pont, túlzott expozíció, nem megfelelő support-sűrűség, vagy túl hosszú, illetve túl intenzív UV utókezelés.

A jó megoldás ezért nem feltétlenül az, hogy „gyengébb support kell”. A cél az, hogy a support biztosan megtartsa a modellt nyomtatás közben, de a lehető legkisebb sérülést okozza az eltávolításkor.

Hogyan működik a support rendszer SLA és MSLA nyomtatónál?

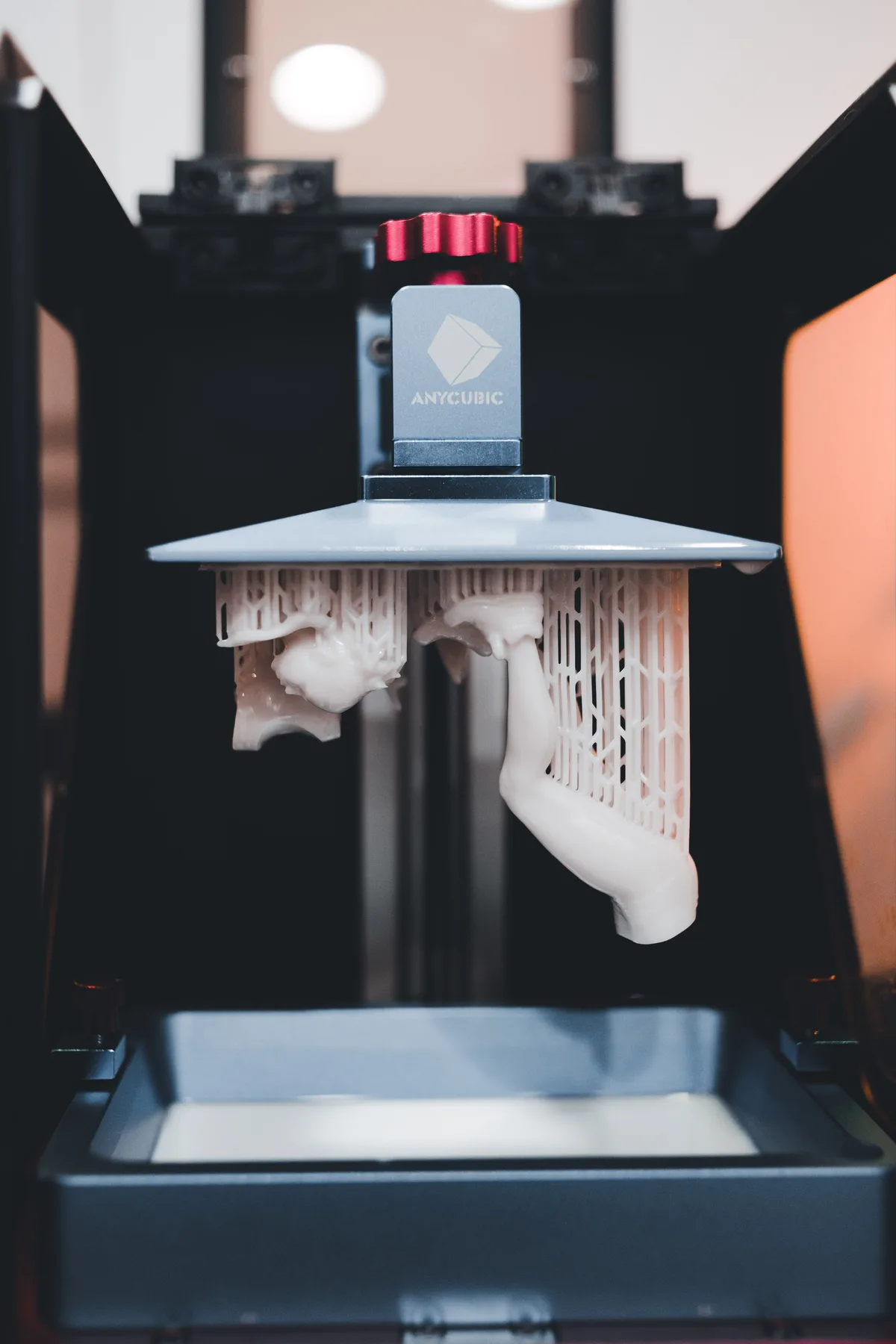

SLA/MSLA technológiánál a modell nem egyszerűen „áll a levegőben” — a szeletelő által generált supportstruktúra tartja kapcsolatban a modellt a build plate-tel vagy a supportplatformmal. (A két legelterjedtebb 3D nyomtatási technológia működéséről bővebben egy korábbi cikkünkben olvashat: Hogyan működik a 3D nyomtató? — FDM és MSLA érthetően.)

A support több részből állhat:

• raft vagy alapfelület, amely a build plate-hez kapcsolódik,
• törzs, amely mechanikailag megtartja a modellt,
• branch/ágak, amelyek elosztják a terhelést,
• érintkezési pont vagy tip, amely közvetlenül a modellhez kapcsolódik.

A kritikus rész az utolsó kapcsolat. A supportnak itt elég erősnek kell lennie ahhoz, hogy a nyomtatás során ne váljon le, ugyanakkor nem lehet indokolatlanul nagy. Nyomtatás közben ugyanis minden egyes rétegnél felléphetnek leválasztási erők — ha az orientáció vagy a supportstruktúra miatt ezek a terhelések koncentráltan jelentkeznek, akkor a support és a modell között jelentős helyi feszültség alakulhat ki.

Ezért a „minél erősebb support, annál jobb” megközelítés hibás.

Miért szakítja ki a túl erős support az alkatrészt?

A support valójában egy kontrollált törési pontként is működhetne. Ideális esetben az eltávolítás során a support és a modell közötti kapcsolat válik el, nem maga a modell.

Ha azonban az érintkezési pont túl nagy vagy a support túl merev, akkor a két anyagrész közötti kapcsolat ellenállása meghaladhatja az alkatrész helyi szilárdságát. Ilyenkor eltávolításkor három dolog történhet:

1. a support leválik a modellről — ez az ideális eset;
2. a support egy része letörik, és a modellen marad egy kis csonk;
3. maga a modell felülete sérül vagy kiszakad.

A harmadik eset tipikusan akkor jelenik meg, amikor a support tipje túl nagy, túl mélyen kapcsolódik a felülethez, vagy a gyanta az utókezelés miatt jelentősen ridegebbé vált.

A túl nagy support tip az egyik leggyakoribb ok

A support érintkezési pontjának mérete közvetlenül befolyásolja, mekkora erő szükséges az eltávolításához. Egy nagyobb tip nagyobb tapadási felületet biztosít, stabilabb nyomtatás közben és kevésbé hajlamos letörni — viszont nagyobb felületi sérülést okozhat, ami különösen problémás olyan látható felületeknél, ahol a support közvetlenül egy esztétikai felületre kerül.

Ilyenkor nem az a megfelelő stratégia, hogy minden supportot egyszerűen kisebbre állítunk. Sokkal jobb megoldás lehet a supportok áthelyezése olyan területekre, ahol a nyom, a felületi egyenetlenség vagy az utómunka kevésbé problémás.

A jó supportbeállítás részben geometriai, nem pusztán szeletelőbeállítási kérdés.

Mikor kell erős support, és mikor több kisebb?

Ez az egyik legfontosabb gyakorlati döntés.

Erősebb support kell, ha nagy tömeg függ a supporttól, nagy a support fölött lévő keresztmetszet, hosszú vagy karcsú rész épül felfelé, nagy leválasztási erők várhatók, vagy a modell orientációja miatt nagy felület válik le egyszerre a fóliáról.

Több kisebb support lehet jobb, ha a modell felülete vékony vagy sérülékeny, sok kisebb túlnyúlás van, részletes felületet kell megtartani, a cél a minimális supportnyom, vagy a terhelést több pont között lehet elosztani.

A lényeg a terhelés elosztása. Egyetlen nagyon vastag supporttal sokszor ugyanazt a funkciót próbáljuk megoldani, amit több kisebb, megfelelő helyre tett támasz stabilabban és kisebb felületi sérüléssel képes ellátni.

A modellorientáció gyakran fontosabb, mint maga a support beállítása

Sok supportprobléma valójában orientációs probléma. Tegyük fel, hogy egy nagy, közel vízszintes felületet próbálunk nyomtatni. Ha az alkatrész szinte párhuzamos a build plate-tel, akkor egyetlen rétegen nagy felület válhat ki a leválasztás során — ennek következménye lehet nagyobb leválasztási erő, nagyobb supportterhelés, supportletörés, rétegleválás, deformáció, vagy végső soron a modell kiszakadása a supportból.

Az orientáció enyhe megváltoztatásával azonban a keresztmetszet rétegenként csökkenthető. Ez gyakran jelentősen javítja a nyomtatás stabilitását.

Érdemes tehát először a modellt optimalizálni, és csak utána maximálisan „megtámasztani”​.

A túlzott expozíció is okozhat problémát

A resin 3D nyomtatás hibáinak egyik gyakori forrása a túl magas expozíció. Ha az exposure túl nagy, a megvilágított gyanta a kívánt területen túl is megkeményedhet — ez nemcsak a részletességet rontja, hanem a supportok és a modell közötti kapcsolatot is robusztusabbá, merevebbé teheti. Ennek következménye lehet vastagabb supportkapcsolat, nehezebb supporteltávolítás, részletek elvesztése, kisebb furatok vagy hézagok beszűkülése, és nagyobb sérülési kockázat.

A pontos expozíciós idő nyomtatótól, LCD-től, gyantától, rétegvastagságtól és egyéb paraméterektől függ, ezért nincs univerzális „jó” érték. Nem érdemes az expozíciót kizárólag azért növelni, hogy a support biztosabban tartson. A supportot elsősorban geometriával és megfelelő szeletelőbeállításokkal kell stabilizálni.

Mi történik UV utókezeléskor?

A frissen nyomtatott gyantás alkatrész már a nyomtatás után megszilárdult, de a polimerizációs folyamat és az anyag végső tulajdonságai az utókezeléssel tovább változnak.

A megfelelő UV utókezelés általában növeli a merevséget és a végső szilárdságot, ugyanakkor az adott gyantától és a kezelési paraméterektől függően a darab ridegebbé is válhat. Ez supporteltávolításnál kritikus: egy frissen mosott, még kevésbé utókezelt alkatrész bizonyos esetekben rugalmasabban viselkedhet, míg ugyanaz az alkatrész intenzív UV kezelés után kevésbé tudja elnyelni az eltávolításból származó lokális deformációt.

Ennek eredménye lehet, hogy ahelyett, hogy a supportkapcsolat kontrolláltan törne, a modell felülete reped vagy lepattan. Ezért a supporteltávolítást nem feltétlenül célszerű a maximális utókezelés után végezni.

A konkrét optimális sorrend gyanta- és gyártófüggő, ezért mindig az adott anyag gyártói ajánlása az elsődleges. Általános elvként viszont fontos megérteni: a nyomtatás, mosás, supporteltávolítás és UV utókezelés egymással összefüggő technológiai lépések.

Hogyan érdemes beállítani a gyantás nyomtató support rendszerét?

A jó SLA support beállítás nem egyetlen paraméteren múlik. Érdemes rendszerként gondolkodni.

1. Először az orientációt optimalizáld. Vizsgáld meg, hogyan változik a rétegenkénti keresztmetszet — a cél a nagy keresztmetszetek fokozatos felépítése, a kritikus felületek elkerülése, a leválasztási erők csökkentése, és a szükséges supportmennyiség minimalizálása.

2. A fő terhelési pontokat támaszd meg. Nem minden pontnak kell ugyanolyan support: a nagyobb terhelést hordozó részeken használj erősebb támaszt, míg a finom részleteknél elegendő lehet kisebb support.

3. Ne a legszebb felületre tedd a supportot. A supportnyom mindig kompromisszum. A jól megválasztott orientációval a supportokat olyan felületekre lehet helyezni, amelyeket később meg lehet csiszolni, nem lát a végfelhasználó, vagy funkcionálisan nem kritikusak.

4. Ellenőrizd az érintkezési pontot. Ha a supportok stabilak, de eltávolításkor kiszakítják a felületet, elsőként az érintkezési geometriát érdemes felülvizsgálni. A cél nem a lehető legnagyobb kapcsolat, hanem a nyomtatáshoz szükséges minimális megbízható kapcsolat.

5. Csökkentsd a supportok számát, de ne vakon. A túl kevés support nyomtatási hibához vezethet; a túl sok support viszont növeli az utómunkát, több felületi hibát okoz, és merevebbé teheti a teljes supportstruktúrát. A jó beállítás tehát nem a maximális, hanem a szükséges támasztás.

Gyors hibakeresési lista

Ha a supportok rendszeresen kiszakítják az alkatrészt, érdemes ebben a sorrendben végigmenni a problémán:

1. Modellorientáció — Van túl nagy vízszintes keresztmetszet? Van egyszerűbb orientáció?
2. Support elhelyezése — A supportok kritikus vagy vékony felületre kerültek?
3. Tipméret — Indokolatlanul nagy az érintkezési pont?
4. Supporteloszlás — Egyetlen nagy támasz helyett használható több kisebb?
5. Expozíció — Nem túl magas az adott gyantához és rétegvastagsághoz?
6. Utókezelés — Nem történik túlzott vagy túl hosszú UV kezelés?
7. Anyagválasztás — A gyanta mechanikai tulajdonságai megfelelnek annak, amire az alkatrészt használod?

Ez utóbbi különösen fontos. Egy vizuális modellhez és egy mechanikailag igénybevett prototípushoz nem feltétlenül ugyanaz a gyanta az optimális választás.

Hogyan tervezzünk resin prototípust gyárthatóság szempontjából?

A gyantás prototípusnál a gyárthatóságot már a CAD-geometria kialakításakor érdemes figyelembe venni. Ha tudjuk, hogy egy felületre support kerül, akkor célszerű megvizsgálni: szükséges-e egyáltalán az adott felület ilyen orientációban, kialakítható-e kevésbé érzékeny supportzóna, van-e elegendő anyag a supportnyom utómunkájához, mely felületek funkcionálisak, hol elfogadható a felületi eltérés, és mely részeknél fontosabb a geometriai pontosság, mint a láthatatlan supportnyom.

Ez már túlmutat a klasszikus „milyen supportbeállítást használjak?” kérdésen. Egy jól gyártható resin alkatrész nem egyszerűen egy olyan CAD-modell, amit a szeletelő még valahogy ki tud nyomtatni. A geometriát, az orientációt, a supportot, az anyagot, az utókezelést és az utómunkát együtt kell kezelni.

Ezt a szemléletet alkalmaztuk a Sztárbox bajnoki öv díszelemének MSLA nyomtatásánál is: a babérkoszorú apró, ívelt részletei miatt már a tervezés fázisában eldöntöttük, mely felületeket bontjuk külön nyomtatható elemekre, hogy a supportnyom ne a látható, közeli kamerának is megfelelő felületekre kerüljön, hanem olyan helyekre, amelyek utólag csiszolhatók vagy festéssel eltűnnek.

Mikor érdemes inkább szakemberhez fordulni?

Ha ugyanazon a nyomtatón több modellen is visszatérően jelentkezik a supportkiszakadás, akkor érdemes rendszerben vizsgálni a folyamatot, nem egyetlen supportparamétert módosítani. Különösen igaz ez akkor, ha a nyomat üzleti vagy funkcionális prototípus, több azonos alkatrészt kell gyártani, fontos a reprodukálható minőség, utómunka is része a gyártásnak, vagy a darabnak mechanikailag is teljesítenie kell.

Ilyen esetekben a modellorientáció, supportstratégia, gyanta, expozíció és utókezelés közös optimalizálása általában többet ér, mint egyetlen szeletelőparaméter folyamatos emelgetése.

A BWE Mechanical Designnál az ipari és kisszériás additív gyártás során ezért nem önmagában a nyomtatást érdemes nézni, hanem a teljes gyártási folyamatot: a CAD-geometriától és orientációtól a supportstratégián át a nyomtatásig és az utómegmunkálásig — ipari és kisszériás 3D nyomtatási szolgáltatásunk pontosan ezt a komplex megközelítést nyújtja.

Összegzés

Ha a support UV utókezelés után kiszakítja az alkatrészt, nem feltétlenül a support „túl gyenge” vagy „túl erős” önmagában. A valódi ok gyakran az orientáció + supportgeometria + expozíció + utókezelés kombinációjában keresendő. A cél az, hogy a support a nyomtatás közben elég merev legyen a stabil tartáshoz, eltávolításkor viszont a kívánt helyen váljon le — és ne az alkatrész sérüljön. Ha rendszeresen visszatérő supportproblémákkal küzd egy funkcionális vagy üzleti célú resin nyomaton, kérjen ajánlatot alkatrészgyártási szolgáltatásunkra — mérnöki csapatunk segít a modellorientáció, a supportstratégia és a teljes gyártási folyamat együttes optimalizálásában.
